塑料檢查井的施工與安裝
日期：2023-03-27 11:26:29 / 人氣：1107 / 來源：本站
一、一般規定
1. 檢查井的施工與安裝應符合現行國家標準《給水排水管道工程施工及驗收規范》GB 50268的有關規定。
2. 檢查井各部件的規格型號、位置尺寸應按設計要求進行加工制作，與管道連接方式和尺寸應與連接管道匹配，且位置正確。檢查井安裝前應進行相應的技術交底工作。
3. 施工單位應編制施工方案，其主要內容應包括工程概況、匯入和流出管道（包括支連管）位置及連接形式、檢查井安裝連接形式、主要施工方法、主要機械設配的配置、施工質量和安全的保證措施等。施工方案應按規定程序批準后方可實施。
4. 檢查井井底座下溝前應對井底座基礎進行驗收。當地基被擾動、超挖、受水浸泡，或存在不良地基、土層時，應及時處理達到設計要求后，方可繼續施工。
5. 當檢查井井底座與管道連接時，井底座基坑超挖部位應及時礫石或級配砂石回填夯實，并應符合設計要求。
6. 當檢查井井底座與管道連接時，應采用專用機具連接，不得對已連接的管道造成不良影響。
7. 檢查井各部件連接以及檢查井與管道連接，應采取有效措施，保證其接口密封性能可靠，且檢查井與管道之間的差異沉降不得影響管道接口的密封性能。
8. 檢查井在安裝、回填過程中，井坑底部不得有積水或冰凍。
9. 檢查井井蓋安裝應與道路路面施工同時進行。井蓋未安裝密閉前，檢查井井口應有防墜安全措施。
10. 檢查塑料檢查井安裝前應進行井底座、偏置收口等主要部件的預拼裝，并做好標記
二、運輸與貯存
1. 檢查井的吊裝運輸應符合下列規定：
（1）當搬運時，應輕拿輕放，不得滾、拖、拋。
（2）當采用機械設備吊裝時，應采用非金屬繩（帶）吊裝。
（3）當運輸時，應豎直放置，應采用非金屬繩（帶）捆綁固定，并應采取防曬措施。
2. 檢查井貯存應符合下列規定：
（1）應放置在通風良好的倉庫內，應遠離熱源，并應有防火措施。
（2）當露天臨時存放時，應采取防曬措施，且不宜長期露天存放。
（3）當水平擺放時應有水平支撐物，并有防止承口變形、損壞的措施。
（4）不得與油類或化學混合存放。
三、井坑開挖
1. 井坑開挖應符合下列規定：
（1）井坑開挖應與管道溝槽同時進行，并應保持井底座主管道與管溝中的管道在同一軸線上。
（2）井坑開挖應保證安全施工，應根據地質條件按現行國家標準《給水排水管道工程施工及驗收規范》GB 50268的有關規定放坡開挖或采取支護措施。
（3）當開挖時，臨時堆土或施加其他荷載不得影響井坑的穩定性。堆土高度及其距井坑邊緣的距離應符合現行國家標準《給水排水管道工程施工及驗收規范》GB 50268的有關規定。
（4）井坑開挖施工工作面寬度應符合施工要求。井坑*小凈尺寸能大于井座外徑尺寸且四周留300mm-400mm的工作面，當井坑底需設排水溝時，工作面寬度應按排水溝寬度加寬。
2. 當地下水位高于坑底時，應把地下水降至井坑*低點500mm以下。檢查井安裝連接完畢后，應回填至滿足檢查井抗浮穩定的高度后方能停止降水。當檢查井安裝結束尚未回填遭水淹，發生位移、漂浮或拔口時，應返工處理。
3. 井坑底部的磚、石等堅硬物體應清除。
4. 當施工時發生井坑被水浸泡，應將水排除，清理被浸泡的土層，換填砂礫或者中粗砂，夯實達到設計要求后再進行下道工序。
四、地基與基礎施工
1. 檢查井應安裝在符合設計要求的地基及基礎上。設計要求詳見設計圖紙。
2. 砂、礫石墊層應按沿管道方向及沿管道垂直方向應采用不小于檢查井直徑加400mm的基礎尺寸鋪墊，并應攤平、壓實，其壓實系數不應小于0.95。

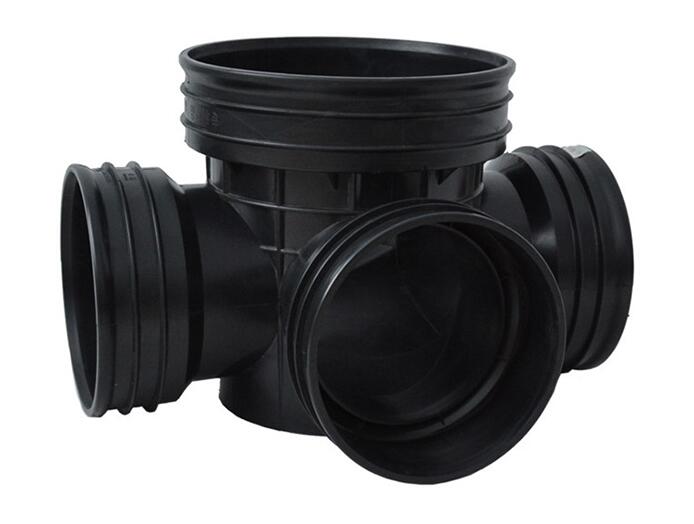

五、井底座安裝
1. 井底座安裝前應符合下列規定：
（1）復核井底座編號、規格、接管管徑。
（2）不得擾動檢查井基礎，當檢查井基礎受到損傷時，應采取有效的補救措施。
（3）對帶有倒空腔的井底座，宜采用泡沫混凝土或類似材料填充倒空腔，固化后方可下溝安裝。
2. 井底座安裝應符合下列規定：
（1）應按井→管→井→管順序安裝。
（2）井底座中心定位后，應將井底座置于井坑基礎上，調整井底標高和接管位置符合設計要求后接管安裝。
六、井筒及偏置收口安裝
1. 井筒、偏置收口的規格、尺寸應符合設計要求。收口檢查井的偏置收口偏心安裝位置應符合設計要求，并與井筒中心軸線方向一致。
2. 施工安裝前應復核井筒長度。當地面或路面標高難以確定時，井筒長度可適當預留余量。
3. 當井筒與井底座或偏置收口連接時應保持垂直，膠圈安裝到位，并應使用專用收緊工具，不得使用重錘敲打。
4. 當采用熱收縮帶（套）密封補強時，應從熱收縮帶（套）中間開始，沿環向進行加熱，至收縮帶（套）完全貼合在管道表面、邊緣有熱熔膠溢出為止。熱收縮帶（套）完全收縮后，沿軸向均勻來回加熱，使內層的熱熔膠充分融化，以達到更好的粘結效果。回火時間應根據環境氣溫、溫差大小調整。
七、連接管件與配件安裝
1. 當井筒上接入排水支、連管時，可根據支、連管的數量，采用井筒連接管件或馬鞍接頭進行連接。
2. 當采用馬鞍接頭接入排水支管時，應按下列步驟進行：
（1）井底座安裝就位后，應截取符合設計高度要求的井筒，并應根據接入支管管底標高確定開孔位置
（2）應采用專用工具在井筒上開孔。
（3）應采用專用的收緊工具進行收緊。
3. 馬鞍接頭開孔時應符合下列規定：
（1）開孔直徑不應超過馬鞍接頭外徑6mm。
（2）需多處開孔時，開孔邊緣應大于相應馬鞍接頭的尺寸。
（3）支管、連管接入不得倒坡。
4. 當接入支管管徑大于井筒所能開孔的尺寸時應采用井筒多頭接。
八、回填
1. 回填應按照設計要求在管道和檢查井驗收合格后進行。當遇雨季或地下水位較高時應及時回填。
2. 井坑回填應按現行行業標準《埋地塑料排水管道工程技術規程》CJJ 143的有關規定執行，并符合下列規定：
（1）應從檢查井圓周底部分層、對稱回填、夯實，并應與管道溝槽的回填同步進行，每層厚度不宜超過300mm。如設計圖紙上的要求高于此要求應按圖施工。
（2）連接管件下部應夯實至規定壓實系數。
（3）回填應采用電動打夯機或木夯等輕型夯實工具對稱夯實，不得使檢查井產生位移和傾斜，不得機械回填，回填密室度應符合設計要求。
（4）回填時井坑內應無積水，不得帶水回填，不得回填淤泥、濕陷性土、膨脹土及凍土；回填土中不得含有石塊、磚塊及其他硬雜物。
（5）當雨季或地下水位較高地區施工時，應采取防止檢查井上浮的措施。
3. 當檢查井位于道路路基范圍內時，應采用石灰土、砂、砂礫等材料回填，其每側回填寬度不宜小于400mm。
九、擋圈及承壓圈安裝
1. 檢查井回填完成后應安裝擋圈，并應符合下列規定：
（1）承壓圈褥墊層鋪設前，應在井筒外側放置擋圈，在井筒與擋圈的間隙中應選用柔性密封材料封嚴。
（2）擋圈尺寸依照褥墊層厚度和井筒與承壓圈之間的間隙確定。
2. 承壓圈的安裝應在擋圈安裝完成后進行，并應符合下列規定：
（1）承壓圈、褥墊層的結構、尺寸應符合設計要求。
（2）安裝后，承壓圈底部與井筒頂部之間的間隙不應小于100mm
（3）承壓圈應水平安裝，圓心應與井筒中心軸線同心。
十、井蓋安裝
1. 井蓋安裝前應測量井筒的長度，并應切割井筒的多余部分。切割后的井筒頂面應水平、平整。
2. 安裝井蓋應按檢查井的輸送介質性質確定，污水井蓋和雨水井蓋等不得混淆。
3. 安裝井蓋時，井蓋不能偏移，并與井筒的軸心對準，安裝后應將周圍均勻回填至設計要求高度。
4. 選用的井蓋必須合格設計要求。
作者：admin
